Oписание продукта

Atmel-ICE Basic Kit, мощный инструмент разработки для отладки и программирования микроконтроллеров Atmel SAM и AVR, поставляется с дополнительным адаптером и кабелями

Обзор

Atmel-ICE-мощный инструмент разработки для отладки и программирования Atmel ARM® Cortex®-M на базе микроконтроллеров Atmel SAM и AVR® с возможностью отладки на чипе.

Ключ Особенности

  • Поддерживает интерфейсы JTAG, SWD, PDI, TPI, aWire, SPI и debugWIRE
  • Полная отладка исходного уровня в студии Atmel
  • Поддерживает все встроенные аппаратные точки останова в целевом микроконтроллере (количество зависит от модуля OCD в мишени)
  • До 128 точек останова программного обеспечения
  • 1,62 до 5,5 В целевой эксплуатации
  • Питание от порта USB
  • Обеспечивает Оба разъема отладки ARM Cortex (10-pin) pin-out и AVR разъем JTAG pin-out

Поддерживаемое программное обеспечение

  • Идеально поддерживает Atmel Studio 6,2 или более высокую версию
  • Непосредственно поддерживает ICC8AVR или более высокую версию
  • Поддерживает программирование шестигранных файлов, генерируемых ICCAVR, CVAVR, IAR и т. д.

Поддерживаемые устройства

  • Программирования и на-чипе отладку всех Atmel AVR 32-бит MCUs на как JTAG и провод интерфейсы
  • Программирование и отладка на чипах всех устройств семейства Atmel AVR XMEGA® как на интерфейсах JTAG, так и PDI с 2 проводами
  • JTAG и SPI программирования и отладку всех Atmel AVR 8-бит MCUs с окр поддержка на любом JTAG или debugWIRE интерфейсы
  • Программирование и отладка всех интерфейсов Atmel SAM ARM Cortex-M на базе MCUs как на SWD, так и на JTAG
  • Программирования все Atmel tinyAVR® 8-бит MCUs с поддержкой TPI интерфейс

Для получения более подробной информации, пожалуйста, посетитеUC3,Мега,SAM,Крошечные,Xmega

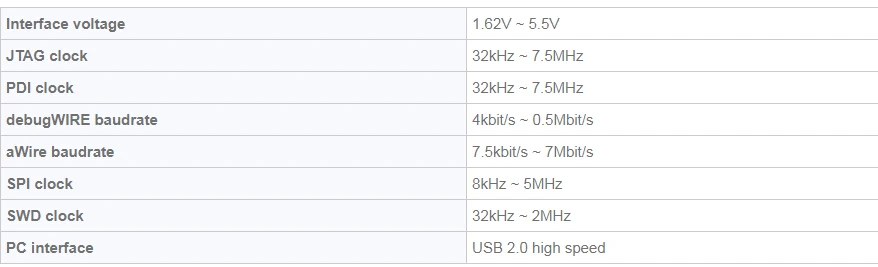

Технические характеристики

2

Физические интерфейсы

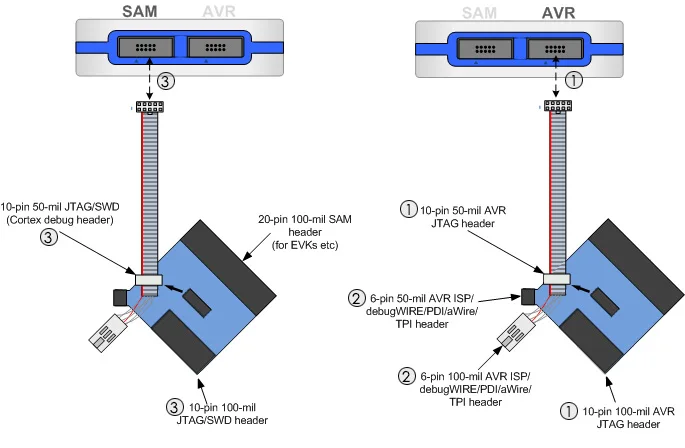

Варианты подключения Atmel-ICE

atmelice_adapter_options_b2

Примечание:
При подключении платы адаптера к цели, пожалуйста, обратите внимание на штырь 1 (указанный белым пятном или квадратной припой).
Плата адаптера, включенная в Atmel-ICE-B2, совместима с официальной в комплекте Atmel-ICE Full.

1

Ресурсов развития

Wiki:Www.waveshare.com/wiki/Atmel-ICE

Руководство по выбору

Atmel-ICE: Включает в себя все официальный Atmel-ICE полный комплект, и дополнительный Бесплатная 6-контактный до 10-pin ISP кабель
Atmel-ICE-B2: Включает все в официальный Базовый комплект Atmel-ICE и больше адаптеров и кабелей от Waveshare, обеспечивает те же функции, что и комплект Atmel-ICE Full по более низкой цене

Atmel-ICE-Compare

Посылка содержание

Вес:0,178 кг

  1. Блок Atmel-ICE x1
  2. USB кабель (1,8 м, высокая скорость, micro-B) x1
  3. IDC плоский кабель с 10-pin 50-mil разъем и 6-pin 100-разъем mil x1
  4. Мультифункциональная плата адаптера x1
  5. 10pin плоский кабель x1
  6. 10pin 100mil кальмар кабель x1
  7. 6-контактный до 10-pin ISP кабель x1
