Oписание продукта

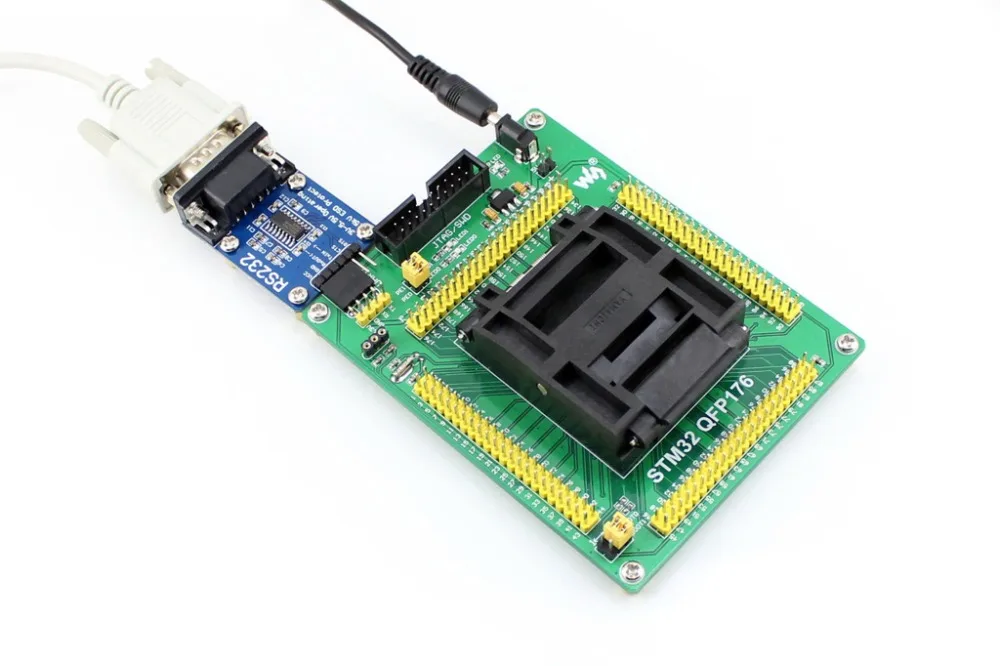

Yamaichi IC Test & burn-в сокете с простым Советом, специально предназначен для микроконтроллера STM32 в qfp176 (pitch) 0.5 мм

Особенности

  • 20-Pin JTAG/SWD порт и/или 4-Pin usart1 интерфейс для программирования/тестирования
  • Внешний Кристалл можно подключить через разъем на плате для системных часов
  • Бортовой 32.768 К кристаллический осциллятор
  • Два светодиодных индикатора для тестирования, которые соединены с контактами I/O через перемычки
  • Все булавки MCU доступны на коннекторах расширения
    • Высота штыря: 2.54 мм (100mil)

Поддерживаемые устройства

STM32 микроконтроллер в qfp176 (0.5 мм pitch) пакет с совместимыми pinouts:

  • STM32F2xxI серии (STM32F207IG, STM32F217IG, и т. д.)
  • STM32F4xxI серии (STM32F407IG, STM32F417IG, и т. д.)

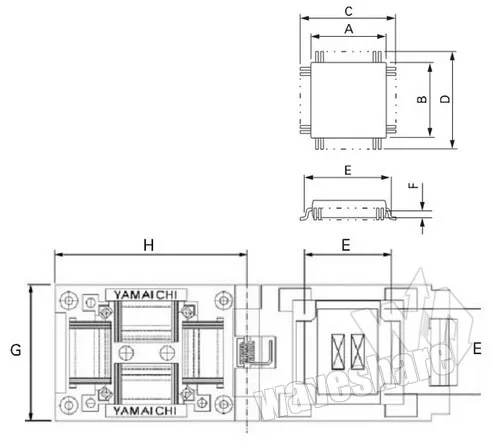

Контур и размеры

Единица измерения: мм
НомерШагШпилькиПрименимые IC размеры (арт.)Внешние размеры (арт.)
X BC x DEFG x H
IC51-1764-1505-50.517624 × 2426 × 2625.3-46 × 50

QFP

Фотографии

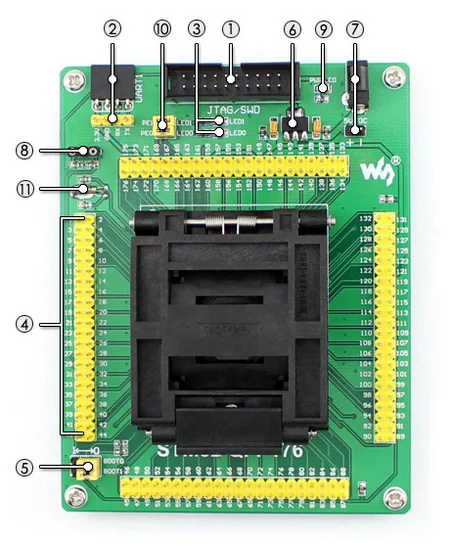

STM32-QFP176-intro

  1. JTAG/SWD порт
    • Для программирования/отладки/тестирования
    • Совместимость с st-link/J-LINK/ULINK2/stx-rlink
  2. USART1 порт
    • Поддержка ISP и/или отладки последовательного порта
  3. Светодиодные индикаторы
    • Для быстрого тестирования
  4. Заголовки pin-кода подключены к MCU Pin S
    • Четко обозначены с бортовой маркировкой
    • Легко для тестирования и дальнейшего расширения
  5. Режим загрузки конфигурации
    • Настройка загрузки boot0 и boot1 через джемперы
  6. 3.3 В встроенный регулятор
    • AMS1117-3.3
  7. 5 В Потребляемая мощность
    • Гнездо DC или 2-pin-Заголовок
  8. Внешний Кристалл гнездо
    • Вставьте кристалл в отверстия с двух сторон, оставьте в покое среднее отверстие
  9. Мощность индикатор
  10. LED джемперы
    • Короткие Джемперы для подключения светодиодов к MCU I/O Pins для тестирования
    • Открыть перемычки для разъединения
  11. 32.768 К кристалл
    • Для внутренней RTC с калибровкой

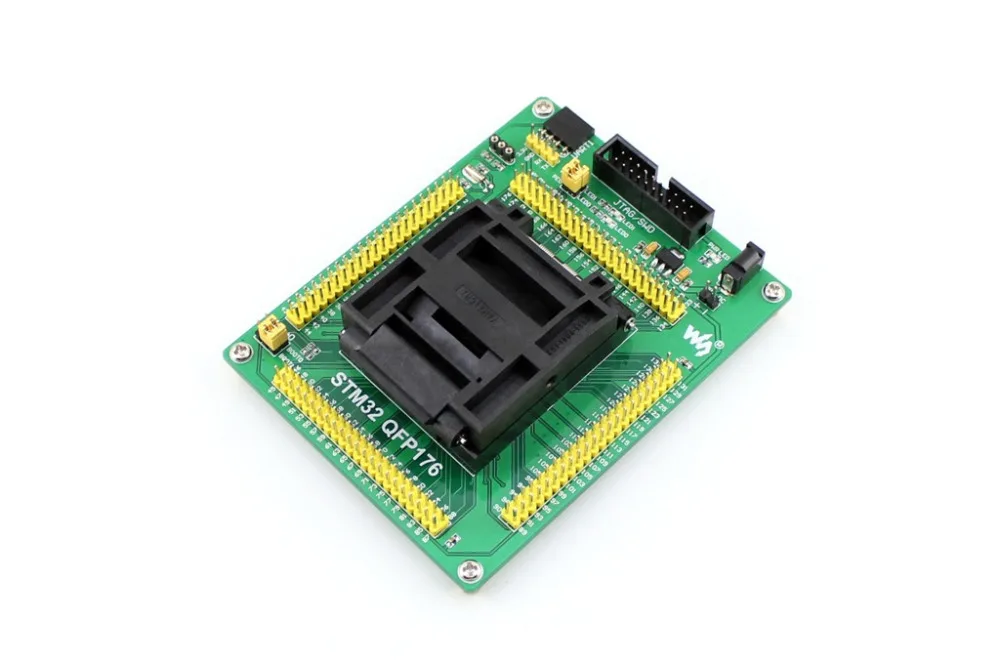

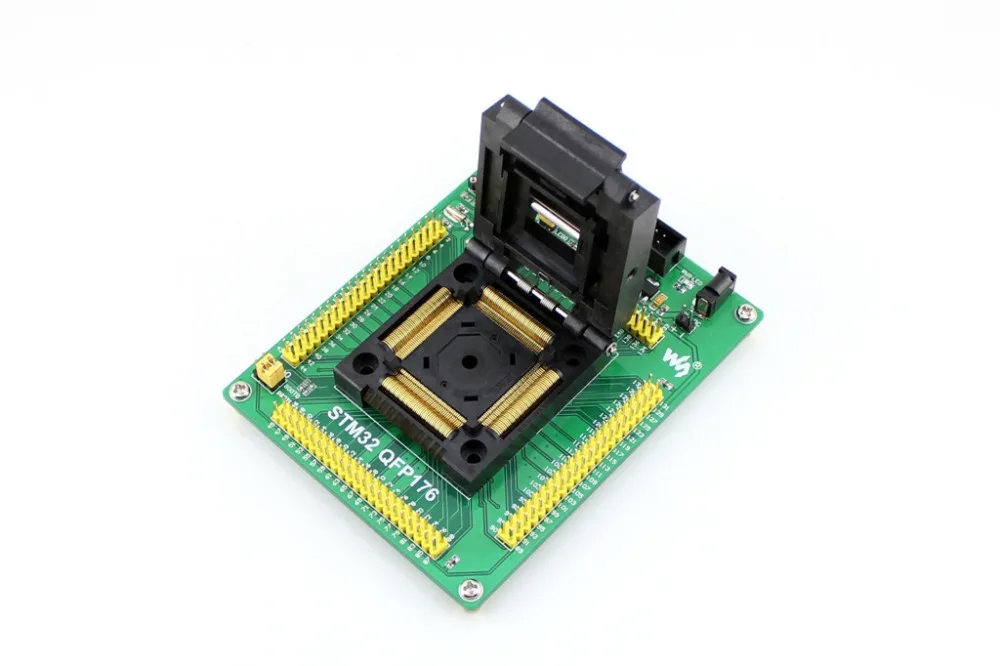

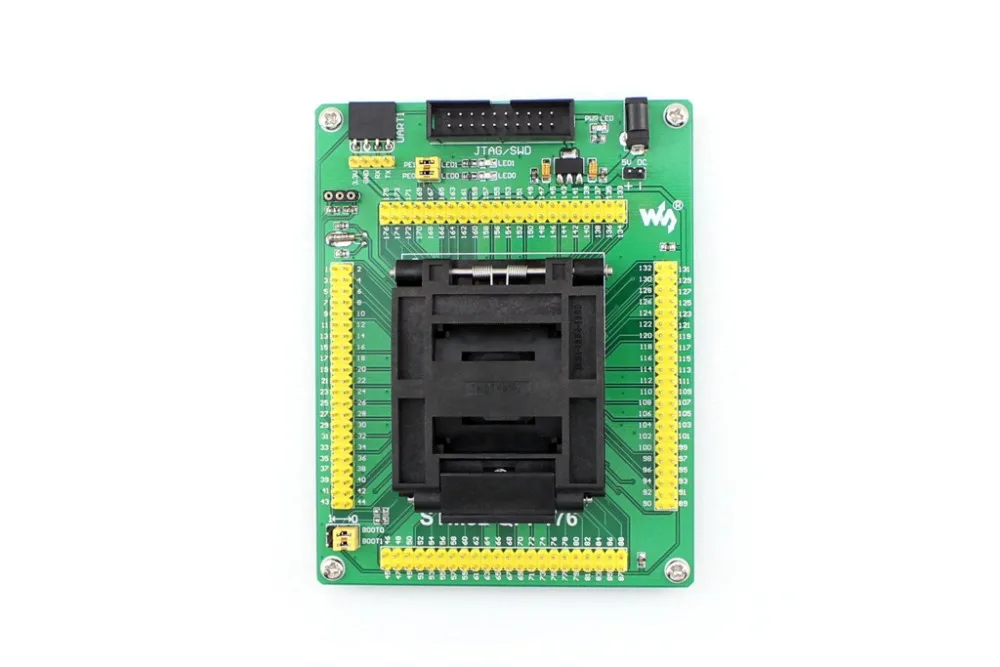

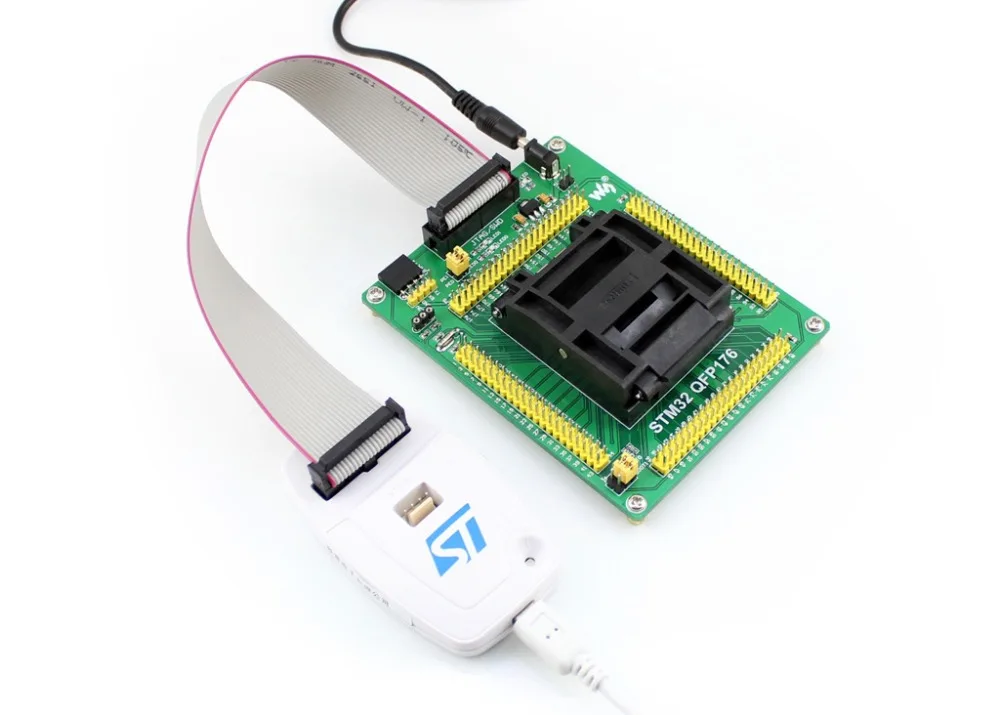

STM32-QFP176-1STM32-QFP176-2STM32-QFP176-3STM32-QFP176-conn-1STM32-QFP176-conn-2STM32-QFP176-conn-3STM32-QFP176-IC

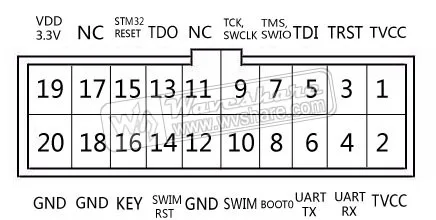

JTAG/SWD макет соединителя

В дома JTAG/SWD заголовки для подключения программиста. Компоновка соединителя показана на рис. 1 ниже.

connector-layout-20pin_h220

Режим загрузки конфигурации

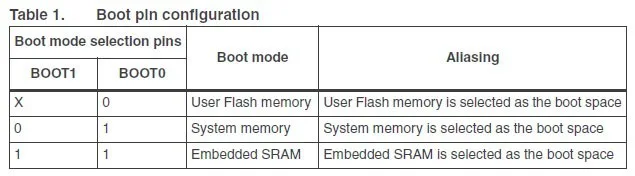

В зависимости от используемой конфигурации pin, флэш-памяти, системные памяти или SRAM выбираются как загрузочное пространство, как показано в таблице 1 ниже.

STM32-bootMode

Загрузки

Ресурсов развития:Схема, и т. д.
Wiki:Www.waveshare.com/wiki/STM32-QFP176

Содержание пакета

  1. STM32-QFP176 × 1
  2. USB кабель питания × 1
